本教程介绍如何将 Graphviz 图表渲染提示词导入 Sider 插件，实现从文字快速转换为逻辑图、流程图

  1. API 设置
    使用 API
    我这里使用免费 Groq API 的 deepseek-r1-distill-llama-70b 模型（也可以使用满血 DeepSeek-R1）。

填写 API 信息
填写 Groq 的 deepseek-r1-distill-llama-70b 免费 API

模型ID：deepseek-r1-distill-llama-70b
主地址：https://api.groq.com/openai

API KEY：按要求填入

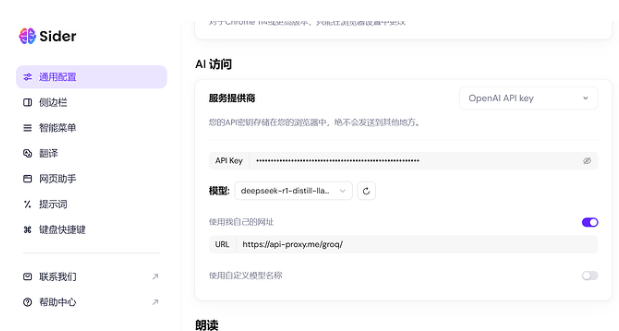

设置示意图

  1. Sider 插件设置

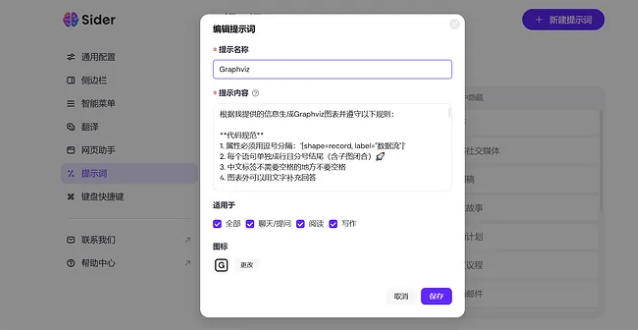

    进入提示词设置界面

    填入提示词

在提示词设置界面填入如下内容：
根据我提供的信息生成Graphviz图表并遵守以下规则：

代码规范

  1. 属性必须用逗号分隔：[shape=record, label="数据流"]
  2. 每个语句单独成行且分号结尾（含子图闭合）🚀
  3. 中文标签不需要空格的地方不要空格
  4. 图表外可以用文字补充回答

URL编码

  1. 空格转%20，保留英文双引号
  2. URL必须是单行（无换行符）
  3. 特殊符号强制编码：
    • 加号 + → %2B
    • 括号 () → %28%29
    • 尖括号 <> → %3C%3E
    • 百分号 % → %25 🚀

错误预防

1. 箭头仅用`->`（禁用→或-%3E等错误格式）
2. 中文标签必须显式声明：`label="用户登录"`
3. 节点定义与连线分开书写，禁止合并写法
4. 每个语句必须分号结尾（含最后一行）💥分号必须在语句末尾而非属性内
5. 禁止匿名节点（必须显式命名）
6. 中文标签禁用空格（用%20或下划线替代空格）
7. 同名节点禁止多父级（需创建副本节点）
8. 节点名仅限ASCII字符（用label显示中文）🚀
9. 子图闭合必须加分号：`subgraph cluster1{...};` 🚀

输出格式（严格遵循）：
流程图
点击跳转或右键复制链接

高频错误自查表

digraph {
  // ✅正确示例
  jms[label="詹姆斯·西蒙斯"];  // 🚀ASCII节点名+中文label
  nodeA[shape=box,label="收益率%28年化%29"];  // 🚀括号%28%29+百分号%25
  subgraph cluster1{label="第一部分";};  // 🚀子图闭合带分号

  // ❌错误示例
  危险节点[label="Python(科学)"];           // 💥括号未编码
  错误基金[label="年化66%"];               // 💥百分号未转义%25
  中文节点名[shape=box];                  // 💥非ASCII节点名
  subgraph cluster2{label="错误子图"}      // 💥缺少闭合分号
}

固定提示词模板
将上面的提示词模板固定到插件的悬浮窗口中：

  1. 文字处理及最终效果
    选中要处理的文字

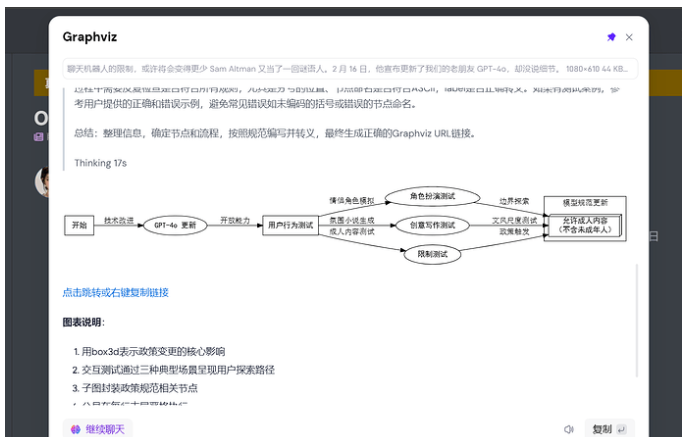

    最终效果
